Fundament
Bodenplatte |
|
 |
Bodenplatte-Selbstbauanleitung, Typ waagerechter Baugrund
für Garagen kleinere Mehrzweckhäuser und Sonderbauten sowie für
Gartenhäuser |
|
Festbeton in cbm (Kubikmeter)
Gebäudeseite + 30 cm x Gebäudelänge + 30 cm
(bzw. + 15 cm bei Garagen) x 12 cm Höhe.
Kies (FS-Kies 0 - 45 mm) in cbm gleiche Formel
jedoch 15 cm Höhe
Material für 1 cbm Festbeton
(1 Teil Zement - 6 Teile Kies)
| Zement |
CEM 32,5 R |
240 kg =
80 l |
|
| Betonkies |
0 - 07 mm |
1158 kg = 702 l |
|
| Betonkies |
8 - 32 mm |
772 kg = 468 l |
|
Zement und Kies mit cbm Beton malnehmen.
Zuschlag bei Grenzbebauung.
|
|
|
 |
| |
|
Oberboden abtragen und Baugrund ebnen. Achtung,
der Baugrund darf nicht aufgelockert werden (gewachsener Boden)
und muß tragfähig sein. Bei schlammigem oder torfigem
Untergrund können Sie diese Bauanleitung nicht verwenden. Heben
Sie sich den Boden vorerst auf. Für spätere Verfüllarbeiten
und Angleichung des Höhenniveaus Ihres Grundstücks.

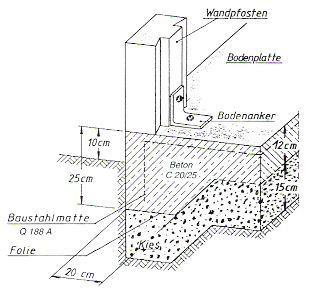

Schalen Sie auf dem Baugrund mit vier ca. 20 cm
hohen Brettern so groß ein, dass der Schalkasten ca. 30 cm
breiter und bei Garagen 15 cm, bei Gartenhäusern 30 cm länger
als das Gebäudemaß ist. Schütten Sie 15 cm Kies
in den Schalkasten, stampfen Sie den Kies fest, breiten Sie Folie
darüber. Füllen Sie nun den Kasten mit 6 cm erdfeuchten
Beton auf, legen Sie eine Baustahlmatte ein und füllen weitere
6 cm mit Beton auf. Ziehen Sie die Oberfläche mit einem geraden
Brett waagerecht ab.
Bei Handmischung (Zement und Kies) mindestens dreimal
trocken umsetzen und durchharken. Dann beim Mischen langsam nur
soviel Wasser zusetzen, bis eine teigartige Masse entsteht. Die
Betonsteife können Sie durch kneten mit den Händen testen.
Halten Sie den Beton beim Härten einige
Tage feucht. Erde seitlich anschrägen. Bei starkem Regen mit
Folie schützen.
Bildergalerie:

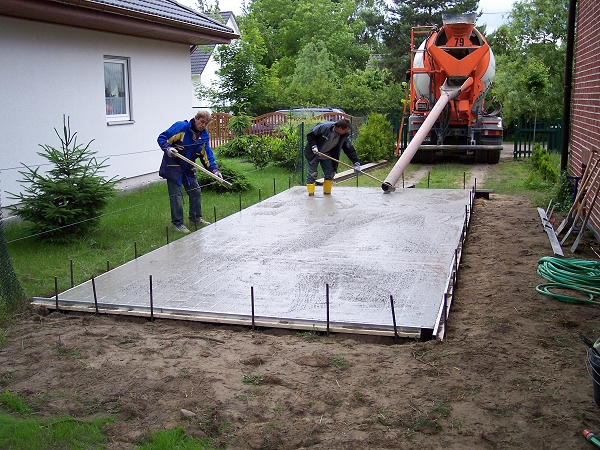

Herstellung Bodenplatte
|
| |
|
| Nach einem Rückbau des Bestands kann in vielen
Fällen das übrige Fundament zur Bodenplatte ertüchtigt
werden. |
|
 |

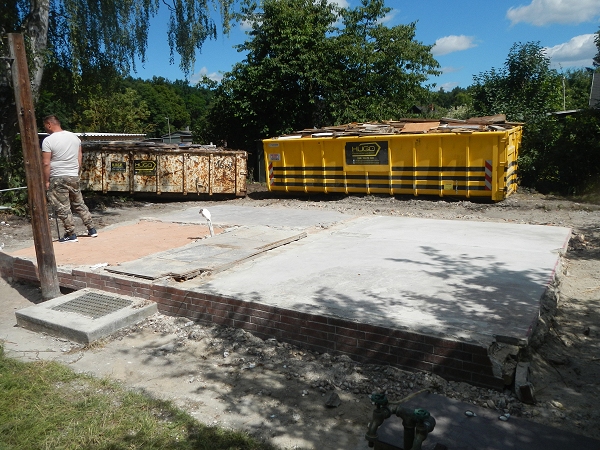

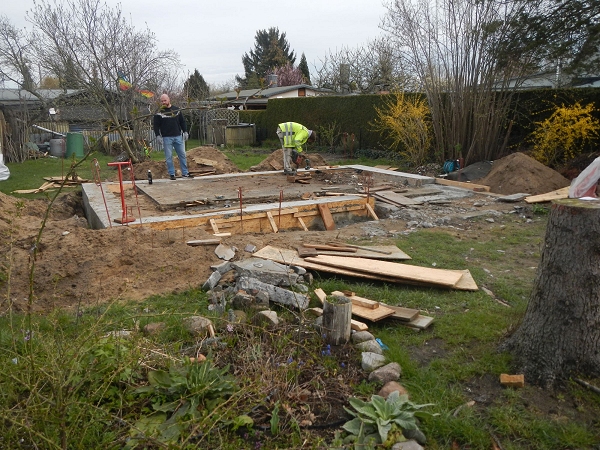

| Nach Rückbau der alten Laube ergibt sich
die Frage, ob das Fundament oder Teile davion noch verwendet
werden können. |
| |
 |
| Wichtig! Den Randbereich als eine Art Streifenfundament
ausführen. Lastabtragung erfolgt bei allen 3S Gebäuden
über die Außenwände. |
| |
 |

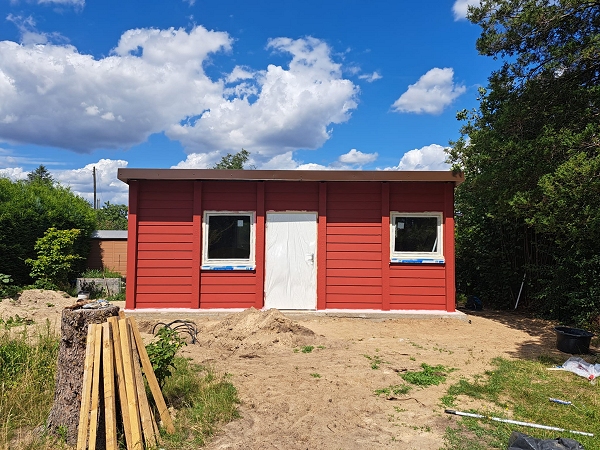

| Das neue Gartenhaus, 3S-Modell Schauinsland ist
auf dem ertüchtigten Fundament aufgestellt worden. |
| |
|
|

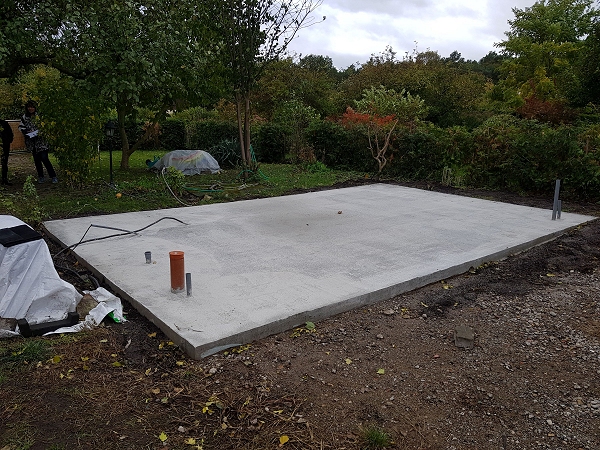

| Aus der alten Bodenplatte kann das neue Gartenhaus
aufgestellt werde, um aufwendige Unterfütterungen zu vermeiden
muss sie begradigt werden. |
|
 |
| Nach Prüfung der freigelegten Bodenplatte
ist die Tragfähigkeit für ein neues Gartenhaus noch
gegeben. |
| |
 |
| Lediglich die Oberfläche muss begradigt werden,
dafür wird sie mit der Herstellung einer bewehrten Betondecke
ertüchtigt. |
| |
 |

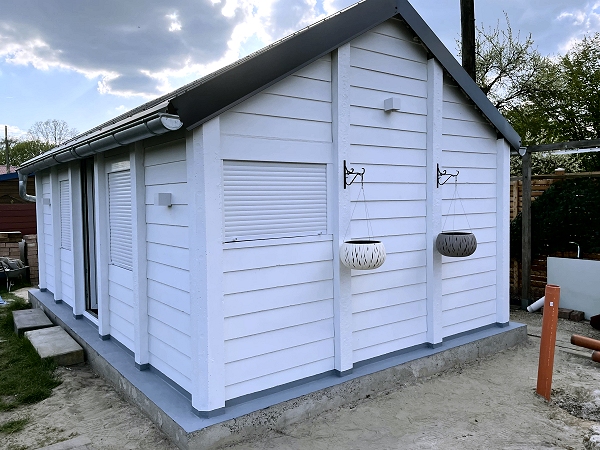

| Das neue Gartenhaus, 3S-Modell Frankenland konnte
nun ohne aufwendige Unterfütterungen aufgestellt werde. |
| |
|
|
| Auch kann mit der verbliebenen Fundamentierung eines
zurückgebauten Gartenpavillions die Bodenplatte erstellt werden. |
|
 |

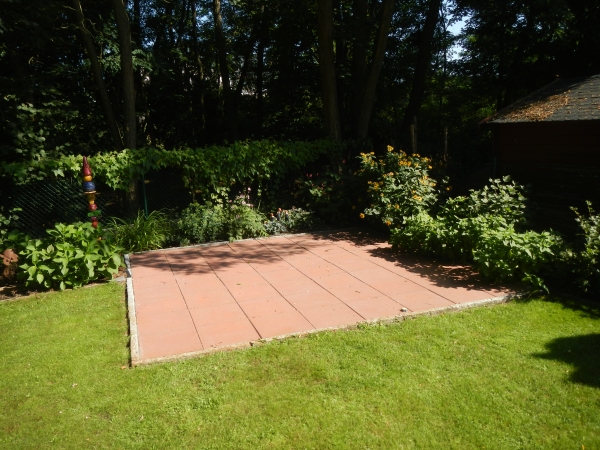

| Ursprünglicher Aufbau mit 20 cm Kies als
Frostschutzschicht, Fließ, Verlegesand und Terrassenplatten. |
| |
 |

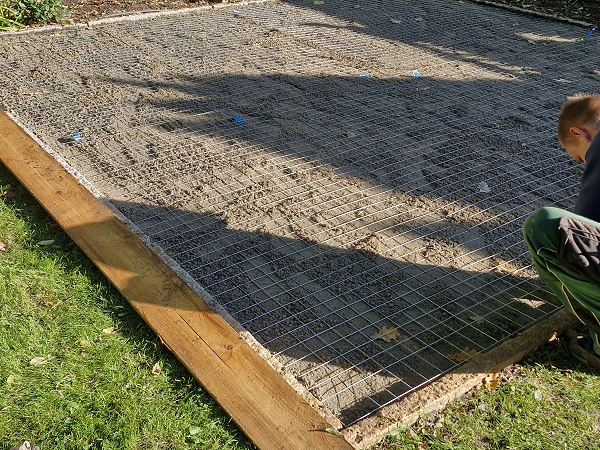

| Terrassenplatten und Verlegesand sind zurückgebaut,
eine Folie wird aufgelegt, darauf erdfeuchter Beton mit Armierung. |
| |
 |

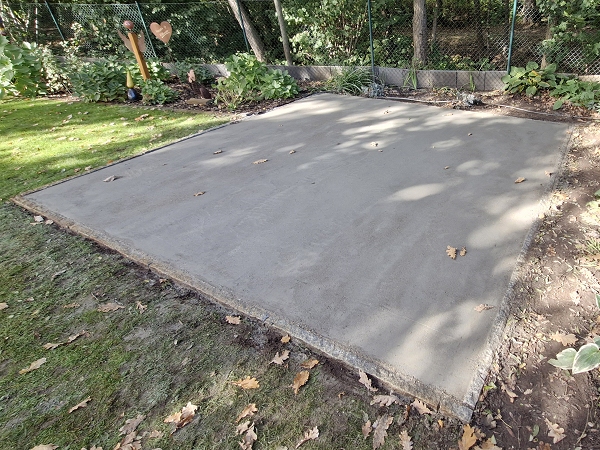

| Zum Schluss wird mit einer weiteren aufgefüllten
Betonschicht und glätten der Oberfläche ein gebrauchstertige
Bodenplatte erstellt. |
| |
|
|
| Falls Sie Hilfe brauchen: |
Mauer- & Stahlbetonbau
Rückbau, Umbau u. Innenausbau
Bodenplatten, Fundamente, Wegebau
LERADES Hausbau und Sanierung GmbH Langewahler
Straße 43
15517 Fürstenwalde
Herr Spranger
Mobil: 0172 972 75 67
E-Mail: ms@lerades.de |
| |
Betonbau, Innenausbau, Rückbau
GaLaBau, Bodenplatten, Fundamente
Bauunternehmen
Nico Wargenau
Rotberger Dorfstraße 19
12529 Schönefeld
Handy: 0163 / 2892718
Festnetz: 035453 / 676881
E-Mail: nico.wargenau@gmx.de |
| |
Abriss mit Abfuhr, Rückbau
Bodenplatten, Fundamente
Garten- Landschaftsbau
GalaBau Bernau
Börnicker Chaussee 110b
16321 Bernau
Herr Gommolla
Mobil.: 0172 965 31 91
E-Mail: galabaubernau@mail.de |
| |
Bodenplatten, Fundamente
Innenausbau, Abriss, Rückbau
Abfuhr, Umbau u. Ausbau
Havelland Bau Brieselang
Schwarzer Weg 12
14656 Brieselang - Bredow
Herr Kapitzke
Mobil.: 0177 346 92 63
E-Mail: havellandbau@freenet.de |
|
|
|
|

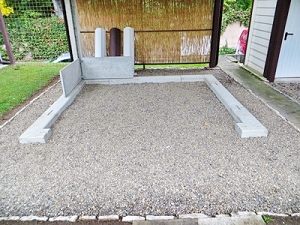

Fertigfundament
Fundamentriegel |
|

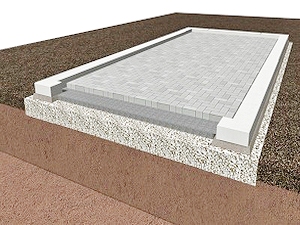

Alternative Gründung des Bauwerks.
Fundamentriegel auf Kiesschüttung entsprechend statischer Berechnung.
Unsere Fundamentriegel sind mit einer zulässigen Belastung gemäß
DIN 1055 - 3 von qk = 3,5 kN/m2 (350kg) für gleichmäßig
verteilte Nutzlasten für Flächen mit Fahrzeugverkehr bemessen.
Dies entspricht einer Fahrzeuglast 5 30 kN (3 t). Für höhere Lasten
ist ein Einzelnachweis auch unter Berücksichtigung des vorhanden Baugrundes
zu führen. |
3|S Fertigfundament
|
|
 |
|
| |
|
3|S Fertigfundament
|
|
 |
|
| |
|
| 3|S Fertigfundament |
|
 |
|
| |
|
3|S Fertigfundament
|
|
 |
|
| |
|
|
|
 |
|

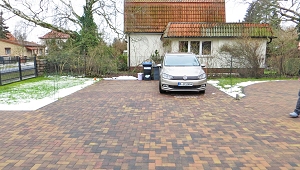

| Vorhandene gepflasterte Fläche mit frostsicherem
Unterbau. |
|
| |
|
 |
|

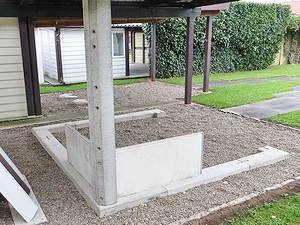

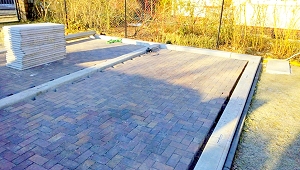

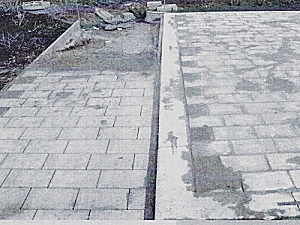

| Pflaster entnehmen, Fundamentriegel nach Verlegeplan
einsetzen. |
|
| |
|
 |
|

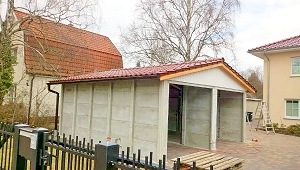

| Auf den Fundamentriegeln wird die Garage aufgestellt. |
|
| |
|
Arbeiten mit 3lS Fertigfundament.
Durchgehende Fundamentriegel wurden schon erstellt. Aufgrund der immer mehr
zunehmenden verdichteten Bauweise und dem vermehrten Bauen im Bestand, insbesondere
im innerstädtischen Bereich, erhöhen sich die Anforderungen an
eine schadenfreie Ausführungen der Arbeiten. Für die fachgerechte
Erstellung des Fundaments mit 3lS Fértigfundament erhalten Sie eine
detailierte Aufbaubasis. |
